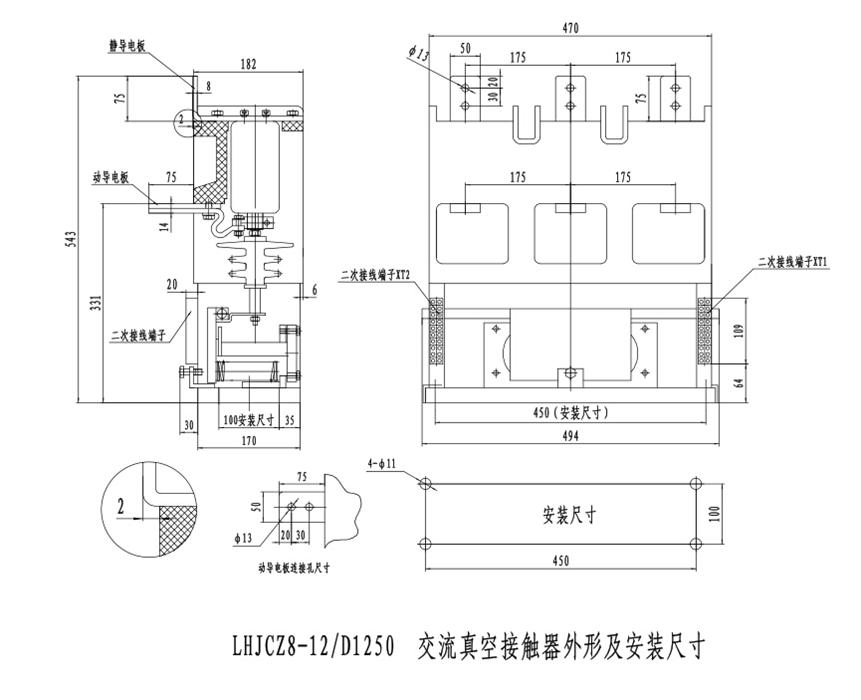

LHJCZ8-12（J）/D800,1000,1250真空接觸器
|
|
| |
名 稱 |
單 位 |
數 值 |
主
電
路 |
額定工作電壓（Ue） |
KV |
12 |
額定工作電流(Ie) |
A |
800、1000、1250 |
額定頻率 |
Hz |
50 |
額定關合能力 |
A |
4Ie (AC-2) |
額定開斷能力 |
A |
4Ie (AC-2) |
額定短時耐受電流 |
A |
4Ie |
額定峰值耐受電流 |
A |
10Ie |
額定短路耐受時間 |
S |
4 |
工頻耐受電壓 |
相間、相對地 |
kV |
42 |
真空斷口 |
kV |
42 |
雷電沖擊耐受電壓 |
kV |
75 |

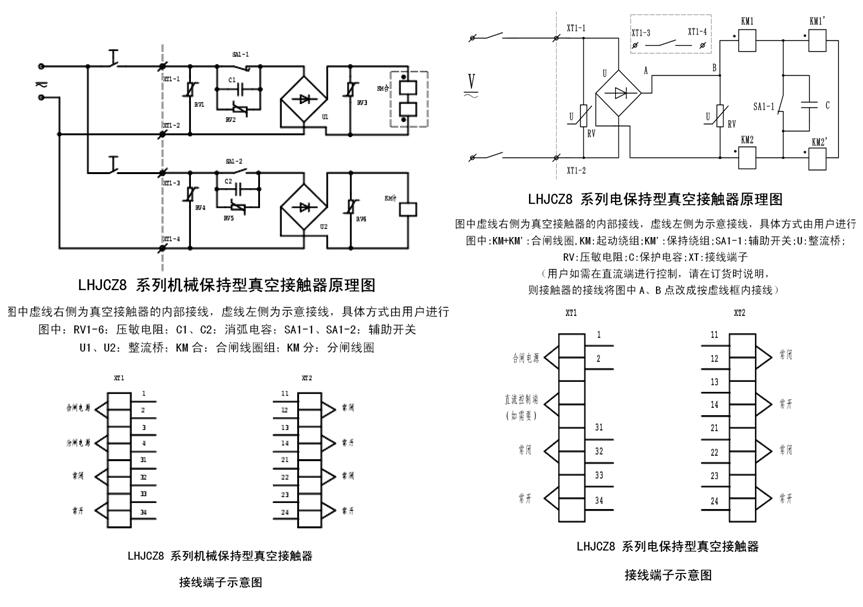

控制電路 |
額定電壓 |
V |
AC或DC.110/220 |
額定功率（Ps） |
電保持 |
VA |
≤1000/100 (吸合/保持) |
機械保持 |
≤900/600（合閘/分閘） |
輔助電路 |
形式 |
|
3a＋3b |
額定值 |
|
AC 380V/5A
DC 380V/1A |
控制電路、輔助電路對地工頻耐受電壓 |
kV |
2 |
額定操作頻率 |
長期 |
次/h |
300 |
短期 |
次/h |
600 |
機械壽命 * |
萬次 |
30 |
電壽命 |
萬次 |
10 |
機械特性 |
合閘時間 |
ms |
≤200 |
固有分閘時間 |
ms |
≤160（電保持）
≤60（機械保持） |
3相不同期 |
ms |
≤3 |
合閘彈跳 |
ms |
≤10 |
凈 重 |
kg |
52 |
注：額定控制電壓亦可按用戶需要定制。 * 建議每15萬次更換輔助開關及分閘裝置； |
|
|
|
| |
|
| |
|
| |
|
