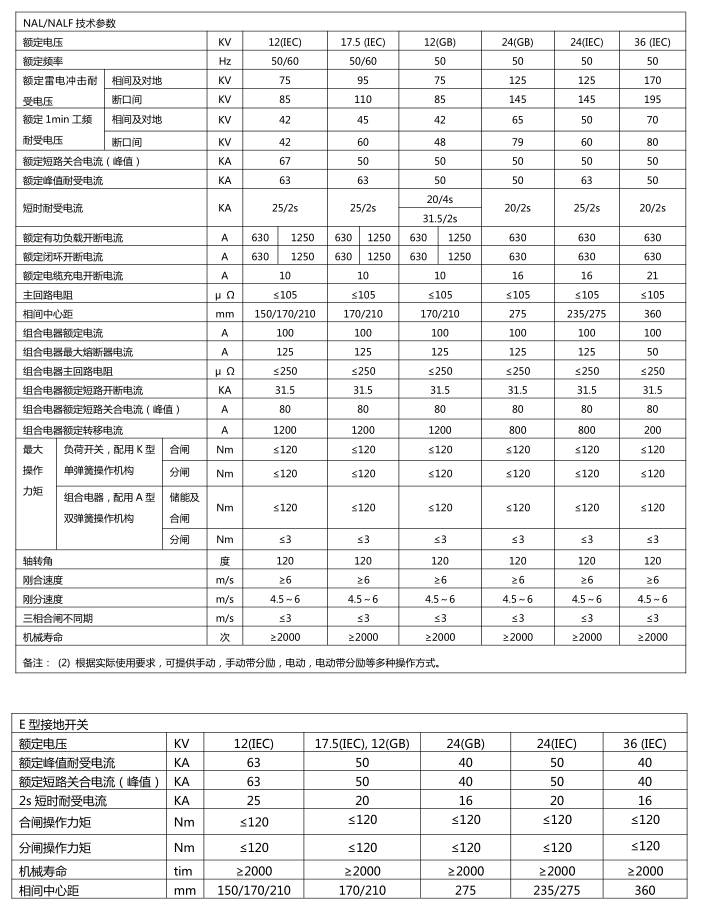

額定電壓：12-36kV
額定電流：630-1250A
|
|

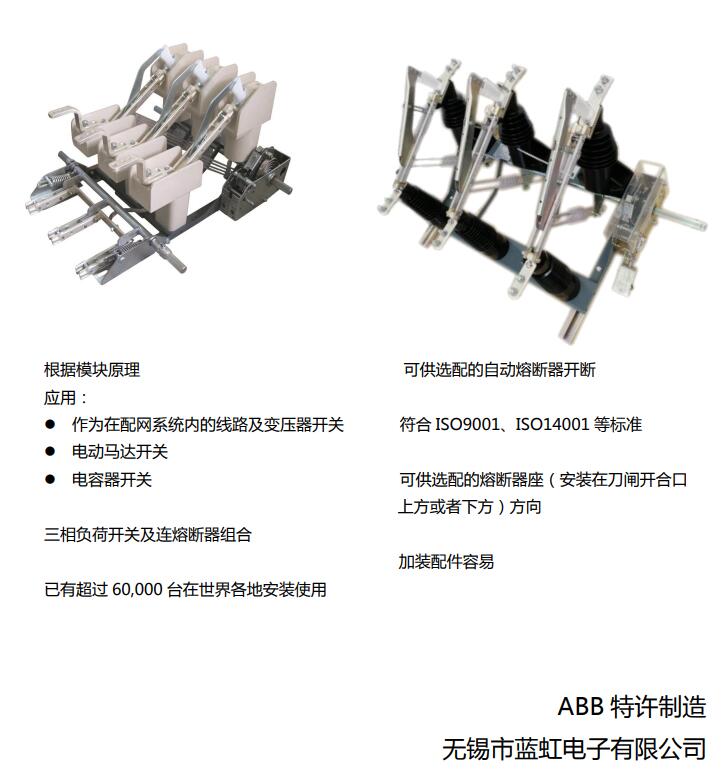

NAL負荷開關及NALF負荷開關-熔斷器組合電器，是壓氣滅弧和產氣滅弧相結合的高壓高性能負荷開關。到目前為止，已有超過 600,000 臺在世界各地安裝使用。
由負荷開關和熔斷器組合而成的組合電器，結合了負荷開關和熔斷器各自的優點，由負荷開關開斷直到其額定開斷電流的任何負載電流，通過熔斷器及其撞擊器操作，開斷直到組合電器額定短路開斷電流的任何過電流。
生產廠商：中國無錫市藍虹電子有限公司（ABB特許制造）
波蘭ABB工廠制造
|
|
|
| |
|
|
|
|
| |
|
| |
|
| |

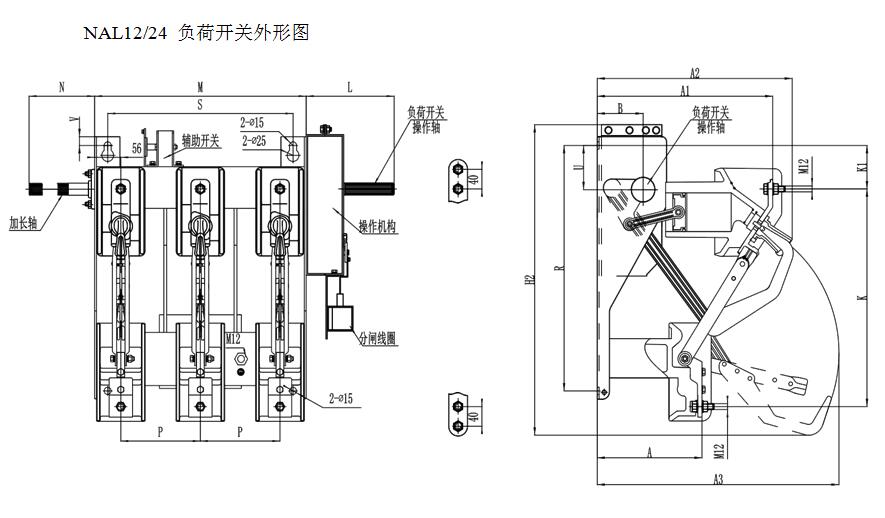

NAL12/24 負荷開關 |
|
型號 |
A |
A1 |
A2 |
A3 |
B |
H2 |
K |
K1 |
M |
N |
L |
P |
R |
S |
U |
V |
NAL12-K,P=150(IEC) |
166 |
320 |
362 |
394 |
90 |
510 |
310 |
63 |
412 |
122 |
164 |
150 |
375 |
350 |
75 |
33 |
NAL12-A,P=150(IEC) |
166 |
320 |
362 |
394 |
90 |
510 |
310 |
63 |
412 |
122 |
164 |
150 |
375 |
350 |
75 |
33 |
NAL12-K,P=170(IEC) |
166 |
320 |
362 |
394 |
90 |
510 |
310 |
63 |
452 |
122 |
164 |
170 |
375 |
390 |
75 |
33 |
NAL12-A,P=170(IEC) |
166 |
320 |
362 |
394 |
90 |
510 |
310 |
63 |
452 |
122 |
164 |
170 |
375 |
390 |
75 |
33 |
NAL12-K,P=210(IEC) |
166 |
320 |
362 |
394 |
90 |
510 |
310 |
63 |
532 |
122 |
164 |
210 |
375 |
470 |
75 |
33 |
NAL12-A,P=210(IEC) |
166 |
320 |
362 |
394 |
90 |
510 |
310 |
63 |
532 |
122 |
164 |
210 |
375 |
470 |
75 |
33 |
NAL24-K,P=235(IEC) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
582 |
186 |
202 |
235 |
500 |
525 |
90 |
18 |
NAL24-A,P=235(IEC) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
582 |
186 |
202 |
235 |
500 |
525 |
90 |
18 |
NAL12-K,P=170(GB) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
452 |
140 |
176 |
170 |
500 |
396 |
90 |
18 |
NAL12-A,P=170(GB) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
452 |
140 |
188 |
170 |
500 |
396 |
90 |
18 |
NAL12-K,P=210(GB) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
532 |
140 |
176 |
210 |
500 |
476 |
90 |
18 |
NAL12-A,P=210(GB) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
532 |
140 |
188 |
210 |
500 |
476 |
90 |
18 |
NAL24-K,P=275(GB) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
782 |
170 |
176 |
275 |
500 |
726 |
90 |
18 |
NAL24-A,P=275(GB) |
225 |
375 |
418 |
518 |
98 |
633 |
441 |
88 |
782 |
170 |
188 |
275 |
500 |
726 |
90 |
18 |
|
| |

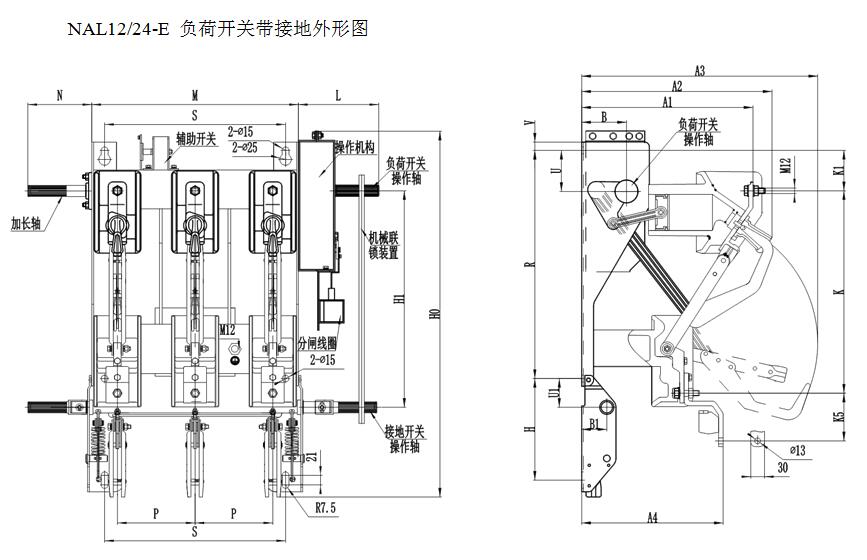

NAL12/24-E 負荷開關帶接地 |
|
型號 |
H |
H0 |
H1 |
A4 |
B1 |
U1 |
K5 |
NAL12-E 型接地開關（IEC） |
220 |
689 |
360 |
245 |
55 |
60 |
130 |
NAL24-E 型接地開關（IEC） |
220 |
800 |
473 |
310 |
55 |
63 |
104 |
NAL12-E 型接地開關（GB） |
220 |
800 |
473 |
310 |
55 |
63 |
104 |
NAL24-E 型接地開關（GB） |
325 |
930 |
578 |
295 |
55 |
166 |
247 |
|
| |
|
| |
|
| |
|

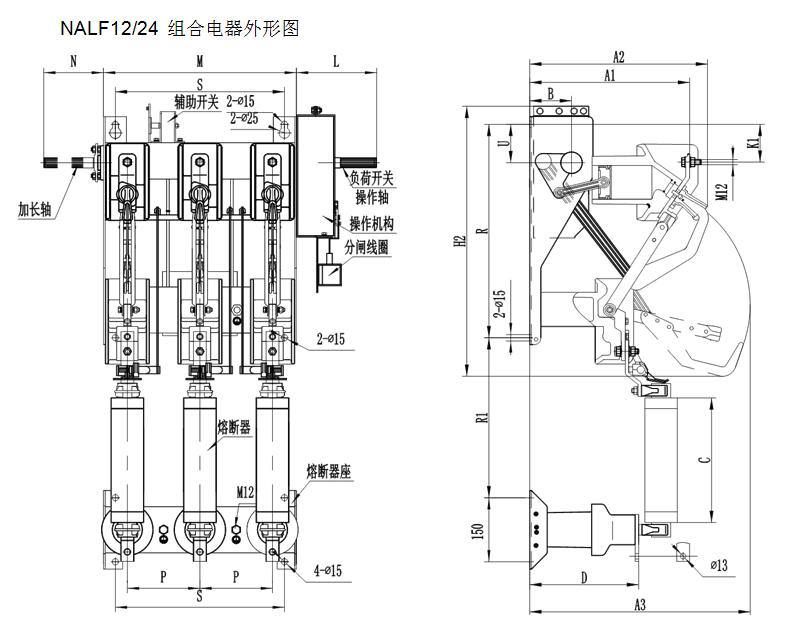

型號 |
熔斷器 |
C |
D |
R1 |
kV |
長度 |
NALF12(IEC) |
12 |
292 |
174 |
375 |
NALF24(IEC) |
24 |
442 |
272 |
425 |
NALF12(GB) |
12 |
292 |
258 |
375 |
NALF24(GB) |
24 |
442 |
363 |
525 |
|
| |
|

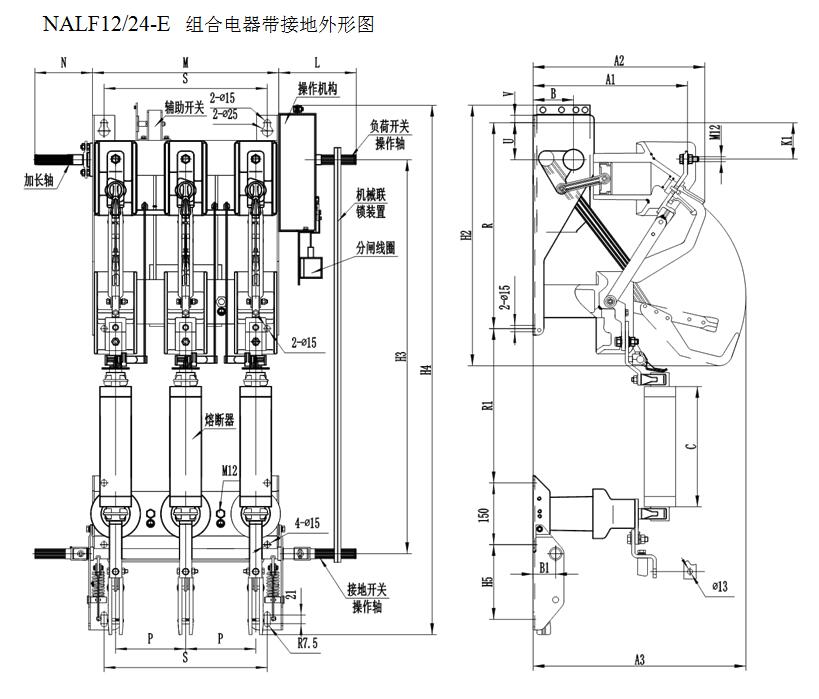

型號 |
H3 |
H4 |
H5 |
NALF12-E（IEC） |
871 |
1200 |
206 |
NALF24-E（IEC） |
1007 |
1361 |
180 |
NALF12-E (GB) |
956 |
1285 |
180 |
NALF24-E (GB) |
914 |
1275 |
180 |
|
| |
|
| |
|
| |
|
| |
|
| |

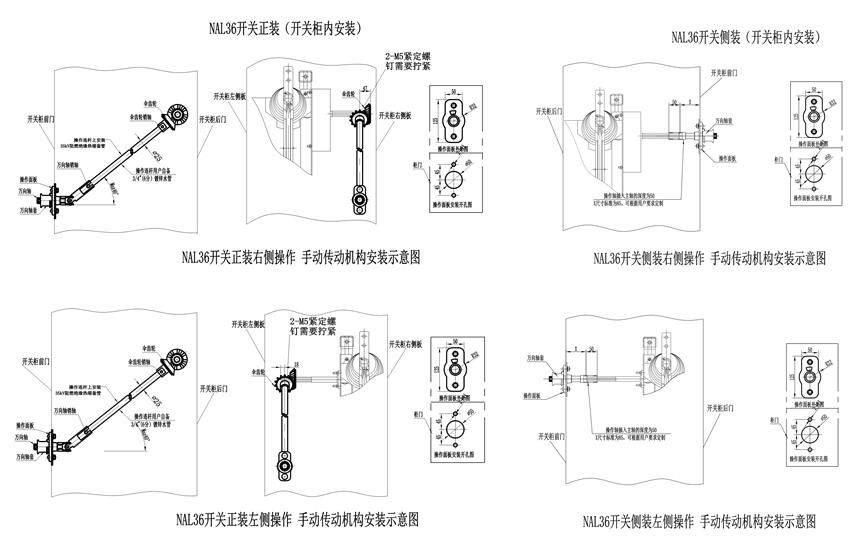

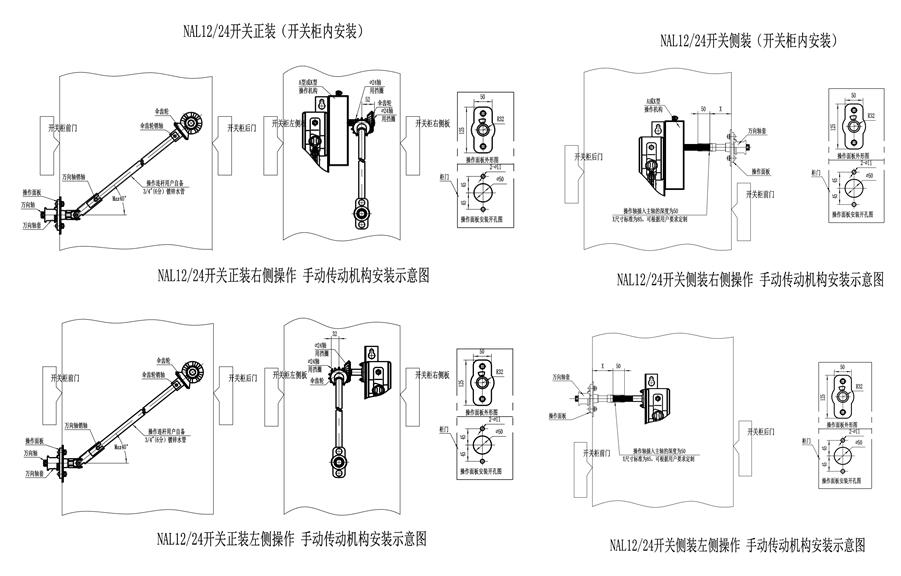

| 手動傳動機構圖 |
 |
| |
|
| |
|
| |
