一、LHVC7/LHVC12真空接觸器參數表 |
名 稱 |
單 位 |
|
|
數 值 |
|
|
LHVC7 |
LHVC12 |
LHVC/P 可抽出式 |
主
電
路 |
額定工作電壓（Ue） |
kV |
7.2 |
12 |
7.2 |
12 |
額定工作電流（Ie） |
A |
400 |
400 |
≤315 (取決于熔斷器) |
≤200 (取決于熔斷器) |
額定頻率 |
Hz |
50/60 |
額定關合能力 |
kA |
4.0 |
額定開斷能力 |
kA |
3.2 |
額定短時耐受電流 |
kA |
6.0 |
額定峰值耐受電流 |
kA |
15 |
額定短路持續時間 |
s |
1 |
額定預期短路開斷電流 |
kA |
/ |
≤50（取決于熔斷器） |
額定預期短路關合電流 |
kA |
100 |
交接電流 |
kA |
4.0 |
工頻耐受電壓 |
相間、相對地 |
kV |
32 |
42 |
32 |
42 |
真空斷口 |
kV |
32 |
42 |
32 |
42 |
雷電沖擊耐受電壓 |
kV |
60 |
75 |
60 |
75 |
電阻 |
μΩ |
≤150 |
≤150 |
≤300 (不含熔斷器) |
控 制
電 路 |
額定電壓（Us） |
V |
AC或DC.110/220 |
AC或DC.110/220 |
AC或DC.110/220 |
額定功率
（Ps） |
電保持 |
VA |
≤1000/100 (吸合/保持) |
機械保持 |
VA |
≤1200/800 (合閘/分閘) |
≤1200/350 (合閘/分閘) |
控制方式 |
|
E型：電氣保持； M型：機械保持 |
輔助電路 |
形 式 |
|
5a+5b |
6a+6b |
額定值 |
|
AC 220V/5A |
控制電路、輔助電路對地
工頻耐受電壓 |
kV |
2 |
操作循環 |
次/h |
1200 |
機械壽命* |
萬次 |
100 |
100 |
30 |
電壽命 |
萬次 |
10（AC-3） |
合閘時間 |
ms |
45-65 |
≤150 |
機
械
特
性 |
固有分閘時間 |
ms |
25-40 (電保持)
15-30 (機械保持) |
≤150（電保持）
≤60（機械保持） |
三相不同期 |
ms |
≤3 |
凈重 |
kg |
26（電保持）
28（機械保持） |
81（不含熔斷器） |
* 建議每25萬次更換輔助開關及分閘裝置 |
|
| |
真空接觸器正常使用條件
-使用地點海拔高度不超過1000m ;
-使用環境的空氣溫度最高值為+40 °℃;在24小時內測得的平均值不大于+35℃;使用環境的最低值為-15℃;
-在24小時的時間內測得的相對濕度平均值不超過90%;在24小時內測得的水蒸氣壓力平均值不超過1.8kPa ;
-使用環境中的空氣應沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、水蒸氣或鹽霧等的污染。
|
|
| |
|
| |
|
| |
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |

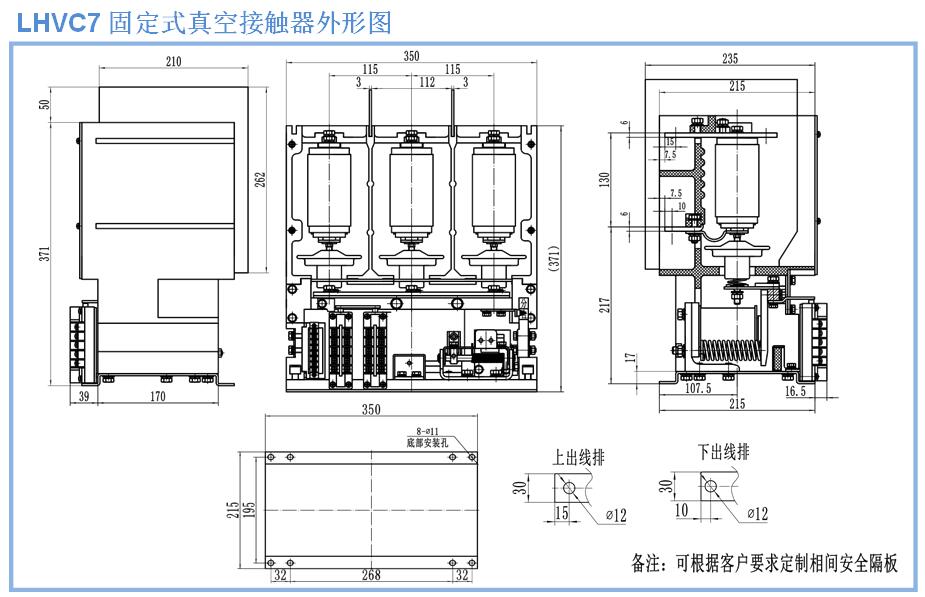

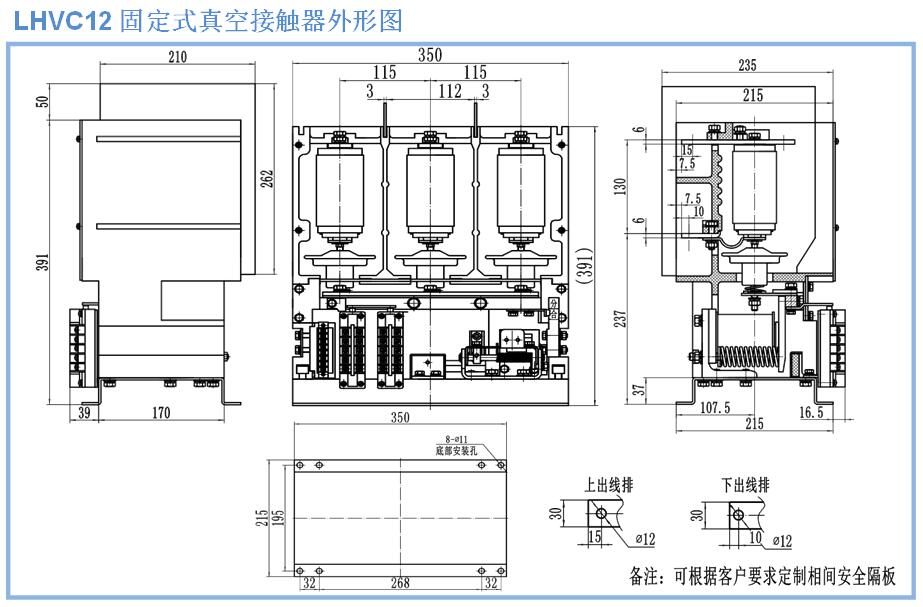

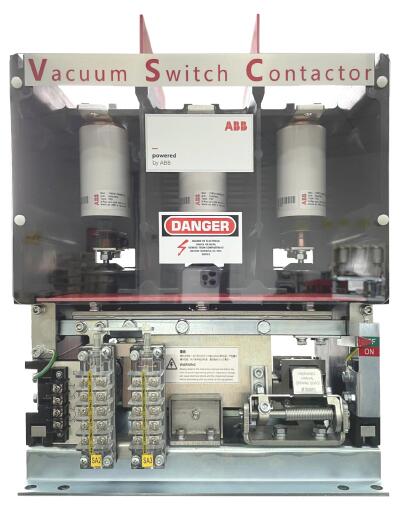

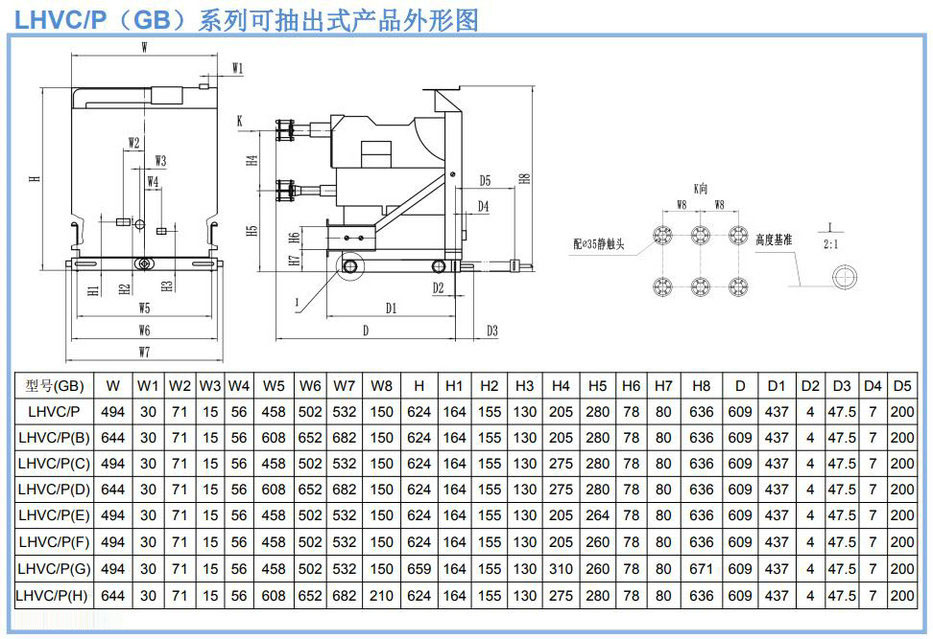

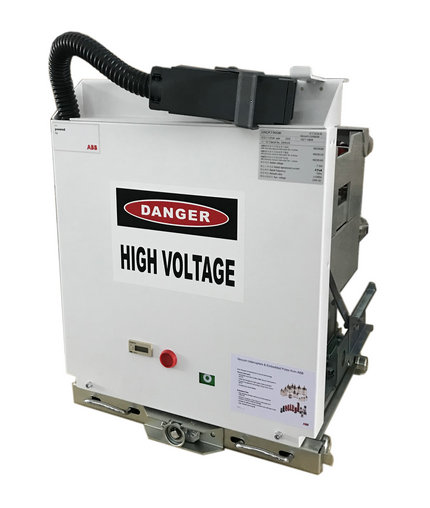

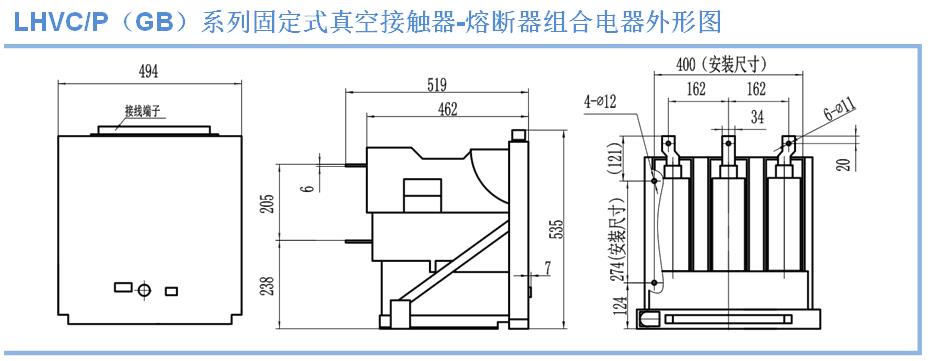

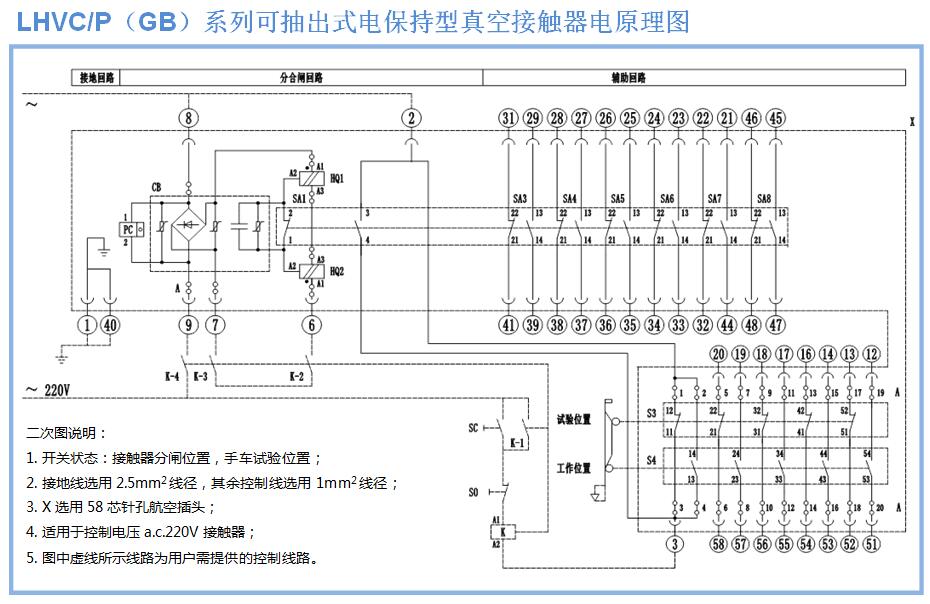

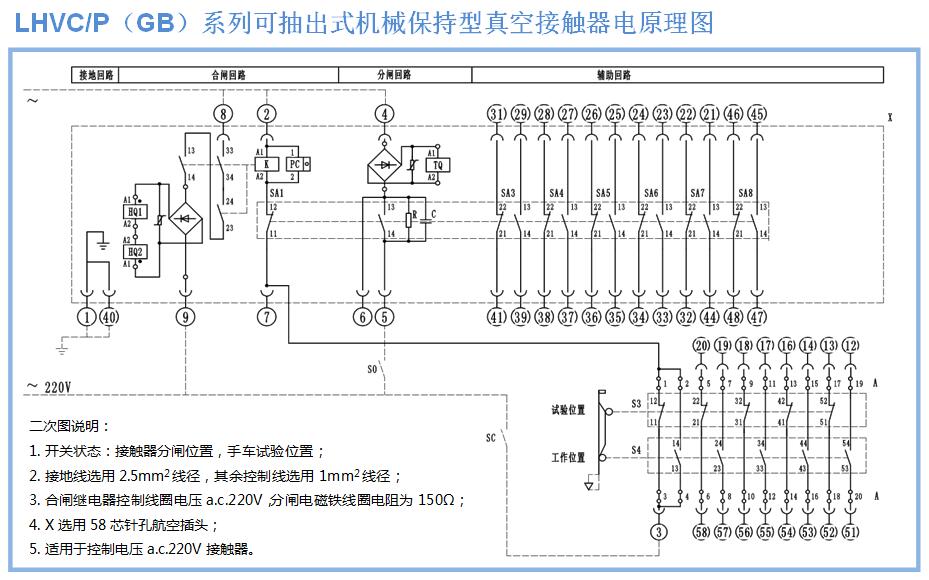

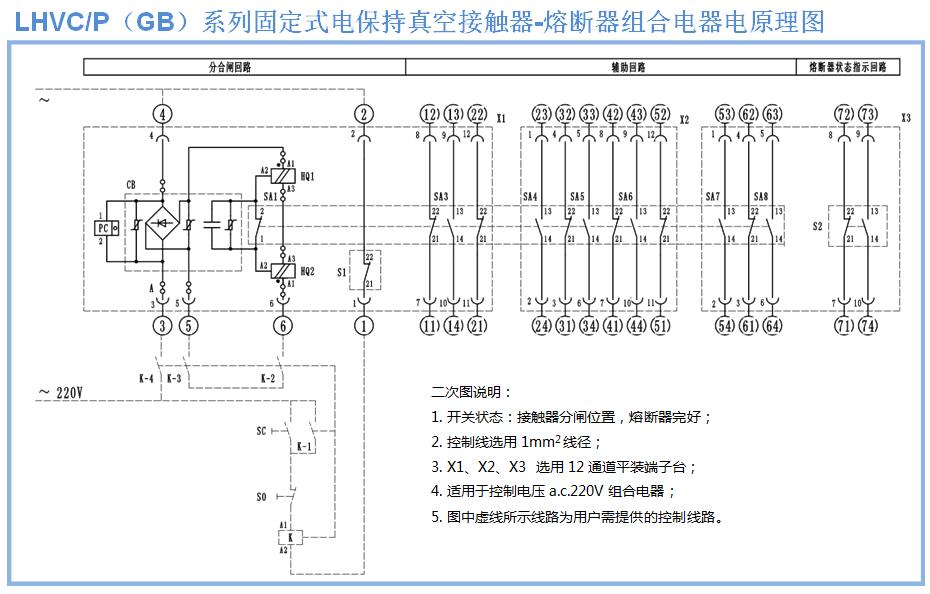

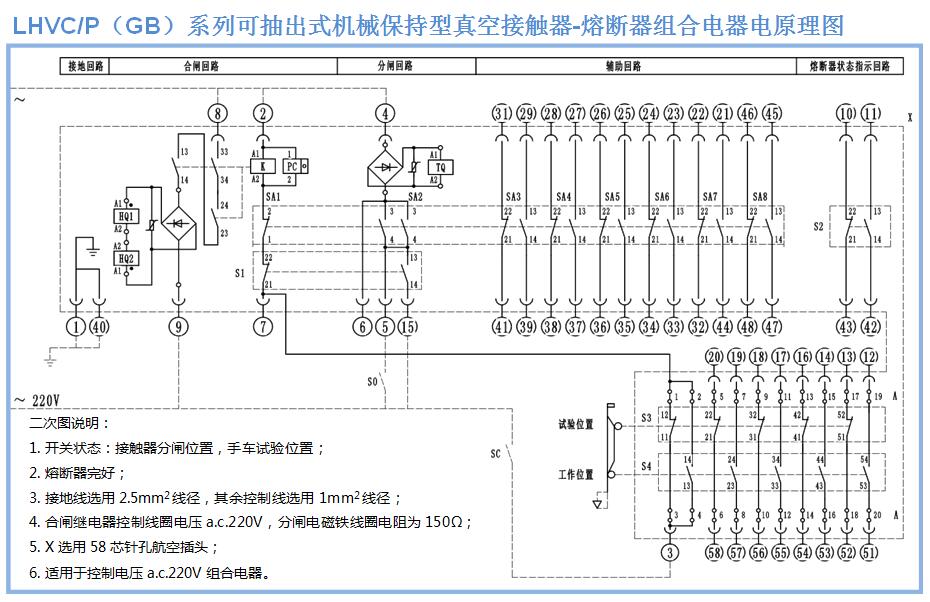

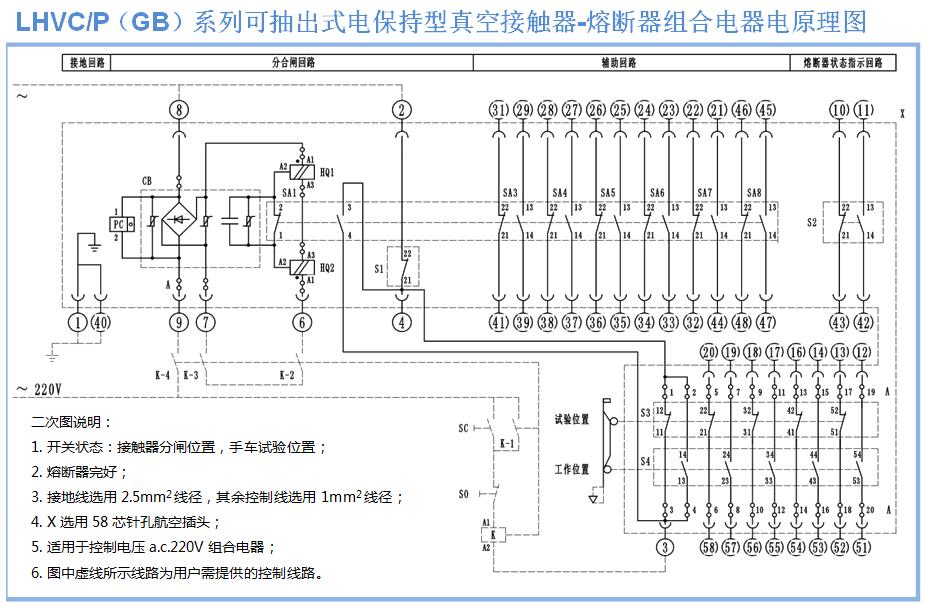

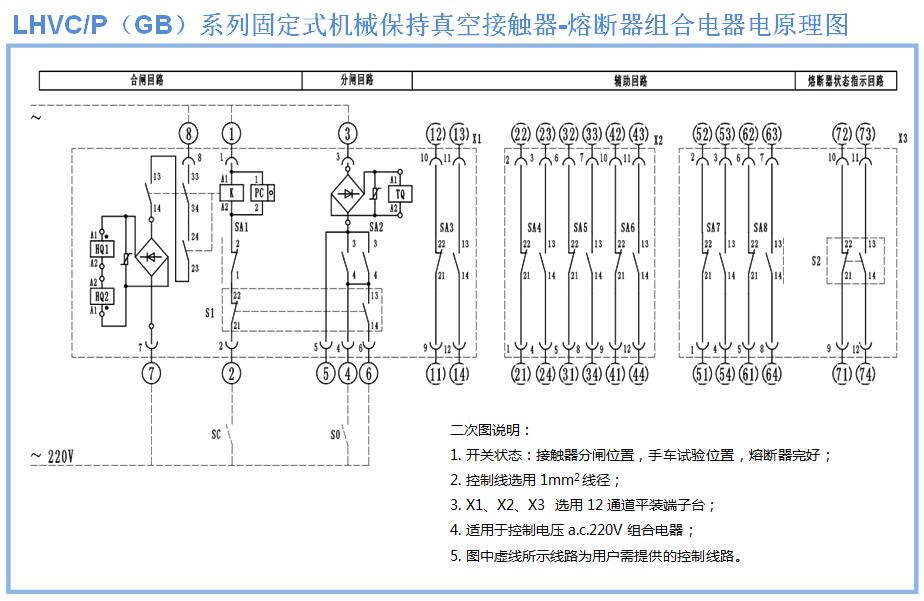

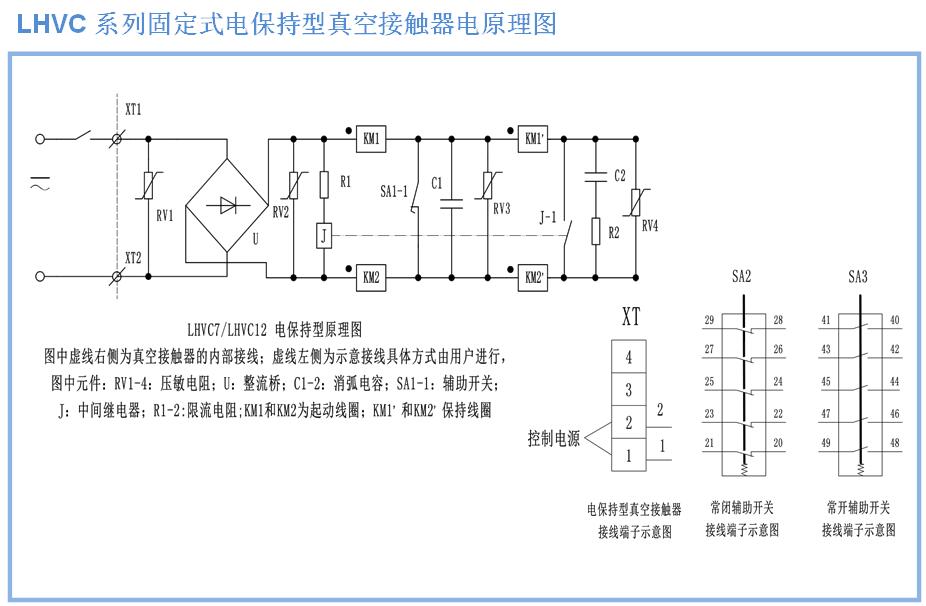

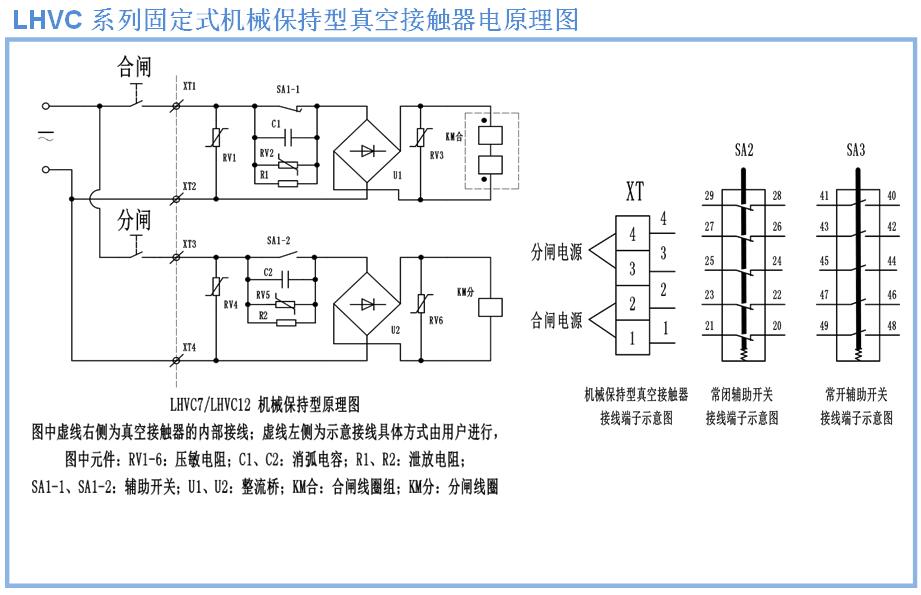

符號 |
名稱 |
作用 |
符號 |
名稱 |
作用 |
SA |
輔助開關 |
電路切換 |
X |
航空插座 |
控制線匯總 |
S3 |
試驗位置限位開關 |
電路切換 |
A |
接線端子 |
連接電器元器件 |
S4 |
工作位置限位開關 |
電路切換 |
K |
合閘繼電器 |
控制接觸器合閘 |
S1、S2 |
熔斷器狀態開關 |
熔斷器狀態檢查 |
TQ |
分閘電磁鐵 |
控制接觸器分閘 |
HQ1、HQ2 |
合閘線圈 |
接觸器合閘元件 |
SC |
合閘控制按鈕或開關 |
用戶控制接觸器合閘 |
CB |
控制電源盒 |
提供整流元件 |
SO |
分閘控制按鈕或開關 |
用戶控制接觸器分閘 |
PC |
計數器 |
記錄接觸器操作次數 |
|
|
|
|
| |
|
| |
|
| |
|
| |
| |
注：為改進產品，本產品的規格、額定值及尺寸若有變更，恕不另行通告。 |
