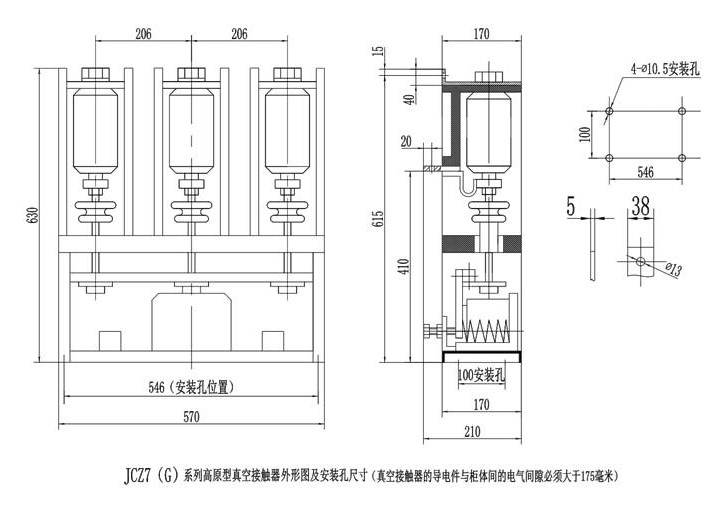

JCZ7-12/D630-6.3（G）列 |
|
| |
名 稱 |
單 位 |
數 值 |
主
電
路 |
額定工作電壓（Ue） |
kV |
12 |
額定工作電流（Ie） |
A |
630 |
額定頻率 |
Hz |
50 |
額定關合能力 |
A |
10Ie(AC-4) |
額定開斷能力 |
A |
8Ie(AC-4) |
額定短時耐受電流 |
A |
10Ie |
額定峰值耐受電流 |
A |
25Ie |
額定短路持續時間 |
s |
4 |
工頻耐受電壓 |
相對地 |
kV |
42 |
真空斷口 |
kV |
42 |
雷電沖擊耐受電壓 |
kV |
75 |

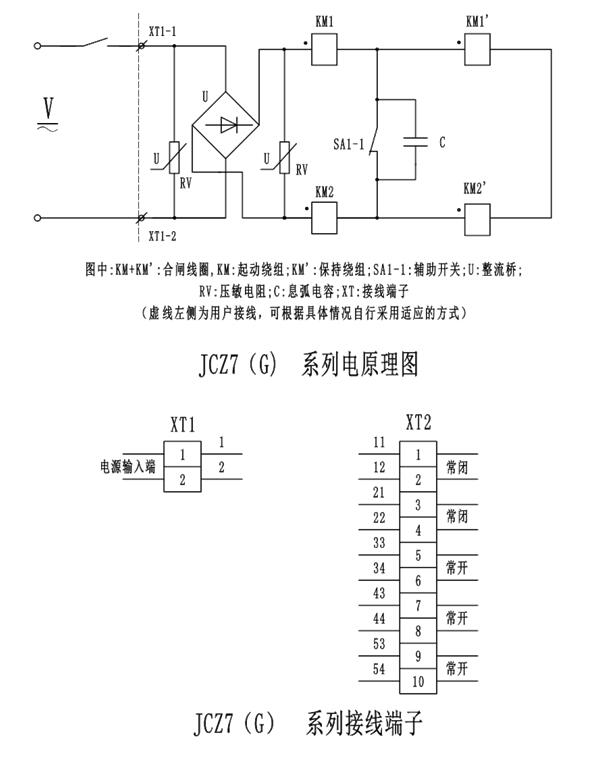

控制電路 |
額定電壓（Us） |
V |
AC或DC110/220 |
額定功率（Ps）電保持 |
VA |
≤1000/100(吸合/保持) |
輔助電路 |
形式 |
|
3a+2b |
額定值 |
|
AC 380V/5A
DC 380V/1A |
控制電路、輔助電路對工頻耐受電壓 |
kV |
2 |
額定操作頻率 |
長期 |
次/h |
300 |
短期 |
次/h |
600 |
機械壽命 |
萬次 |
30 |
電壽命 |
萬次 |
10 |
機械特性 |
合閘時間 |
ms |
≤200 |
固有分閘時間 |
ms |
≤160 |
三相不同期 |
ms |
≤3 |
合閘彈跳 |
ms |
≤15 |
注：額定控制電壓亦可按用戶需要定制。 |
|
|
| |
|
|
|
| |
|
